Jeneratör Kıvılcım Çıkarma Nedenleri ve Elektrik Arızaları

Jeneratörde Kıvılcımın Anlamı ve Önemi

Jeneratörünüz çalışırken fırça veya bağlantı noktalarında kıvılcım görmek, çoğu zaman göz ardı edilmemesi gereken bir uyarı işaretidir. Jeneratör kıvılcım çıkarma durumu, hafif bir aşınmadan ciddi bir sargı arızasına kadar geniş bir yelpazede soruna işaret edebilir. Bu kıvılcımları doğru okumak, hem maliyetli onarımların önüne geçer hem de olası bir yangın veya elektrik çarpması riskini azaltır.

Kıvılcımın oluştuğu bölge, arızanın kaynağı hakkında en hızlı bilgiyi verir. Fırça ve kolektör yüzeyindeki minik, mavi ve düzensiz kıvılcımlar, komütasyonun doğal bir parçası olarak kabul edilebilir. Ancak aynı bölgede yoğun, sarı-beyaz ve sürekli bir kıvılcım görmek, fırça veya kolektör yüzeyinde belirgin bir aşınma olduğunu gösterir. Rotor-stator arasındaki kıvılcımlar ise neredeyse her zaman yalıtım hatası veya sargı kaçağı anlamına gelir ve acil müdahale gerektirir.

Kıvılcımın yoğunluğu, arızanın ciddiyetini derecelendirmek için kullanılabilir. Seyrek ve hafif kıvılcımlar normal kabul edilirken, her devirde tekrarlayan ve yoğunlaşan kıvılcımlar, fırça basıncının ayarlanması veya kolektörün taşlanması gibi bir bakım ihtiyacını gösterir. Yük altında artan ve tüm çevreyi aydınlatan kıvılcımlar ise sargı arızası veya aşırı yük kaynaklı ciddi bir elektrik arkı oluşumuna işaret eder.

Kıvılcım Çıkaran Jeneratörün Başlıca Elektrik Arızaları

Fırça ve kolektör aşınması

Karbon fırça aşınması, jeneratörlerde kıvılcımın en yaygın nedenidir. Fırçalar, kolektör yüzeyine sürtünerek elektrik iletimini sağlar; zamanla aşınır ve yüzeye tam oturmaz. Bu durumda fırça ile kolektör arasında mikro boşluklar oluşur ve elektrik arkı meydana gelir.

Kolektör yüzeyindeki pürüzler, çizikler veya oksitlenme de aynı etkiyi yaratır. Yüzey düzgünlüğü bozulduğunda fırça teması azalır, akım yoğunluğu artar ve kıvılcım şiddeti büyür. Bu arızanın belirtileri arasında fırça tozunun aşırı artması, kolektörde renk değişikliği ve karakteristik bir yanık kokusu sayılabilir.

Rotor ve stator sargılarında kısa devre

Rotor sargı arızası, genellikle sargı telleri arasındaki yalıtımın bozulması sonucu oluşur. Kısa devre olan bölgede aşırı akım akar, bölgesel ısınma başlar ve bu durum kıvılcım olarak dışarı yansır. Stator sargılarında da benzer bir durum söz konusu olduğunda, jeneratörün manyetik alanı bozulur ve dengeli çalışma kaybolur.

Bu tür arızalarda kıvılcım genellikle sargı gövdesinden değil, sargı uçlarının bağlantı noktalarından veya yalıtımın zayıfladığı bölgelerden çıkar. Aşırı ısınma, anormal ses ve titreşim, kısa devre arızasının kıvılcımla birlikte görülen diğer belirtileridir. Erken müdahale edilmezse, sargı tamamen yanabilir ve jeneratörün komple revizyonu gerekebilir.

Yalıtım hatası ve kaçak akım

Stator izolasyon hatası, sargı tellerinin gövdeye veya birbirine temas etmesiyle ortaya çıkar. Bu durumda kaçak akım, izolasyonu zayıf olan noktadan gövdeye veya toprağa akar. Kaçak akımın geçtiği bölgede elektrik arkı oluşur ve bu ark, kıvılcım olarak görünür.

Yalıtım hatasının en sinsi yanı, başlangıçta düşük seviyeli kaçak akımla kendini göstermesidir. Zamanla nem ve ısının etkisiyle yalıtım direnci düşer, kaçak akım artar ve kıvılcım yoğunlaşır. Bu durum, jeneratör güvenliği açısından kritik bir risktir çünkü gövdeye kaçak, elektrik çarpmasına doğrudan zemin hazırlar.

Kıvılcım Sorununun Nedenleri: Mekanik ve Çevresel Faktörler

Aşırı yük ve dengesiz yük dağılımı

Jeneratörün kapasitesinin üzerinde yüklenmesi, kıvılcım oluşumunu doğrudan tetikler. Aşırı yük, fırça akımını artırır, kolektör yüzeyinde aşırı ısınmaya neden olur ve komütasyonu zorlaştırır. Bu durumda jeneratör kıvılcım çıkarma eğilimi belirgin şekilde artar.

Dengesiz yük dağılımı da benzer bir etki yaratır. Fazlardan birine diğerlerinden daha fazla yük bağlanması, rotor ve stator sargılarında asimetrik akım akışına yol açar. Bu asimetri, manyetik alanı bozar ve özellikle fırça bölgesinde belirgin kıvılcımlara neden olur. Yükün fazlar arasında dengeli dağıtılması, bu sorunu büyük ölçüde önler.

Nem ve toz birikimi

Jeneratörün çalıştığı ortamda yüksek nem, yalıtım direncini düşürür. Nemli ortamda sargı yüzeylerinde ince bir su filmi oluşur; bu film, kaçak akım için iletken bir yol haline gelir. Özellikle kıyı bölgelerinde veya yüksek nemli fabrikalarda çalışan jeneratörlerde bu risk daha yüksektir.

Toz ve kir birikimi ise hem mekanik hem elektriksel sorunlara yol açar. Toz, fırça ve kolektör arasına girerek aşındırıcı bir etki yapar; ayrıca nemle birleşerek iletken bir tabaka oluşturur. Bu tabaka, yüzeyler arasında istenmeyen akım yolları oluşturur ve kıvılcım nedenleri arasında önemli bir yer tutar.

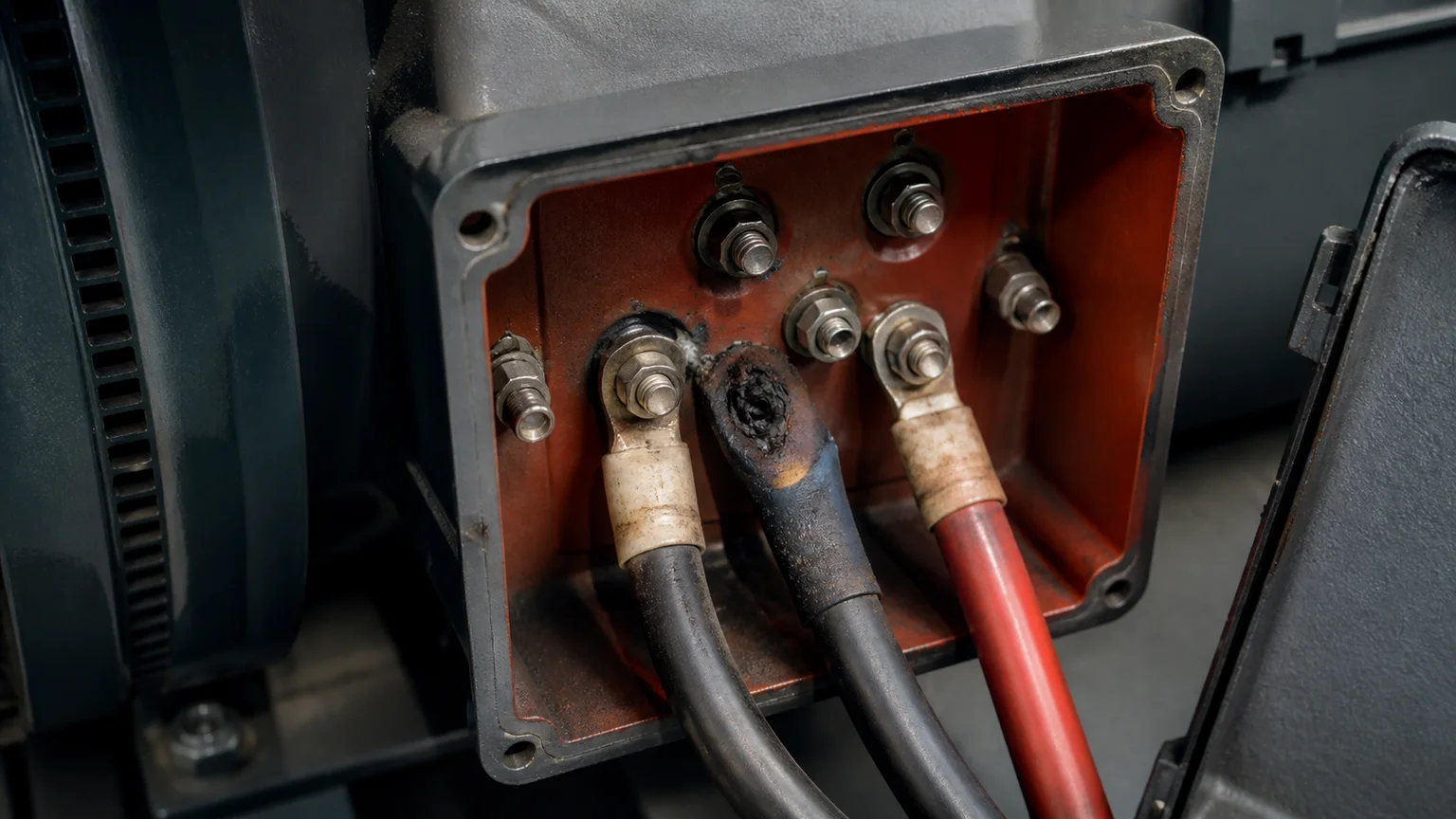

Kötü bağlantılar ve gevşek terminaller

Bağlantı terminallerindeki gevşeklik, elektrik arkının en doğrudan nedenlerinden biridir. Gevşek bir terminalde temas direnci artar; artan direnç, o noktada ısınmaya ve mikro ark oluşumuna yol açar. Bu ark, zamanla terminal yüzeyini aşındırır ve bağlantıyı daha da kötüleştirir.

Kötü bağlantılar yalnızca terminallerde değil, fırça kablolarının bağlantı noktalarında da görülebilir. Fırça kablosunun gevşek olduğu durumda, akım fırça gövdesinden değil, kablonun temas ettiği noktadan sıçrayarak geçer. Bu durum, hem kıvılcım oluşturur hem de fırçanın erken aşınmasına neden olur.

Kıvılcım Arızası Nasıl Teşhis Edilir?

Jeneratör arıza teşhisi, sistematik ve güvenli bir yaklaşım gerektirir. Öncelikle jeneratörün enerjisi tamamen kesilmeli ve kilitlenebilir ana şalter üzerinden kilitlenmelidir. Ardından gözle kontrol yapılır: fırça boyları, kolektör yüzeyi, bağlantı terminalleri ve sargı uçları incelenir. Kıvılcımın yoğun olduğu bölge, arızanın kaynağı hakkında ilk ipucunu verir.

İzolasyon direnci ölçümü, teşhis sürecinin en kritik adımıdır. Megger ile yapılan bu ölçümde, sargıların gövdeye ve birbirine karşı direnci test edilir. 100 MΩ altındaki değerler, yalıtımın zayıfladığını gösterir; 1 MΩ altındaki değerler ise ciddi bir yalıtım hatası anlamına gelir. Bu test, stator izolasyon hatası ve rotor sargı arızası teşhisinde en güvenilir yöntemdir.

Termal kamera ile kontrol, özellikle yük altında çalışan jeneratörlerde etkilidir. Kısa devre veya kötü bağlantı olan bölgeler, çevresine göre belirgin şekilde daha sıcak görünür. Termal görüntüleme, sorunun tam yerini tespit etmeye yardımcı olur ve gereksiz sökme işlemlerini önler. Sargı direnci ölçümü ise kısa devre olan sargı grubunu belirlemede kullanılır; fazlar arası direnç farkı %5’i aşıyorsa, ilgili fazda kısa devre ihtimali yüksektir.

Kıvılcım Sorununun Onarımı ve Çözüm Yöntemleri

Fırça ve kolektör bakımı

Fırça ve kolektör kaynaklı kıvılcım sorunlarında öncelikle fırçalar değiştirilir. Fırça boyu, orijinal boyunun üçte birine indiğinde değişim zamanı gelmiştir. Yeni fırçalar, kolektör yüzeyine tam oturacak şekilde zımparalanmalıdır; aksi halde temas yüzeyi küçük kalır ve kıvılcım devam eder.

Kolektör yüzeyi, pürüz ve çizikler varsa taşlama ile düzeltilir. Taşlama işlemi, ince zımpara taşı ile yüzeyin parlatılması ve ardından yüzeyin temizlenmesi şeklinde yapılır. Bu işlem, kolektör yüzeyinin ömrünü uzatır ve fırça temasını iyileştirir. Fırça basıncı da kontrol edilmeli; çok sıkı fırçalar aşırı sürtünme, çok gevşek fırçalar ise kıvılcım oluşturur.

Sargı onarımı veya değişimi

Rotor sargı arızası veya stator izolasyon hatası tespit edildiğinde, onarım kapsamı arızanın boyutuna göre belirlenir. Küçük bir bölgedeki yalıtım hatası, o bölgenin temizlenip yeniden yalıtılmasıyla giderilebilir. Ancak sargıda yaygın bir kısa devre varsa, sargının komple yeniden sarılması gerekir.

Sargı yeniden sarım işlemi, jeneratörün gücüne ve boyutuna göre değişmekle birlikte, ortalama 5 ila 15 iş günü sürebilir. Maliyet, jeneratör kapasitesine göre 15.000 TL ile 150.000 TL arasında değişebilir. Bu maliyet, yeni jeneratör alımına kıyasla genellikle daha ekonomiktir, ancak karar verirken jeneratörün yaşı ve genel durumu da dikkate alınmalıdır.

Bağlantıların sıkılması ve temizlenmesi

Gevşek terminaller ve kötü bağlantılar, basit ama etkili bir onarımla giderilir. Tüm bağlantı noktaları sökülür, yüzeyler tel fırça ile temizlenir ve oksit tabakası giderilir. Ardından bağlantılar, üreticinin önerdiği tork değerinde sıkılır.

Bağlantı yüzeylerine ince bir tabaka elektrik iletken macunu sürülmesi, oksitlenmeyi geciktirir ve temas direncini düşürür. Bu işlem, özellikle yüksek akım taşıyan ana bağlantı noktalarında kıvılcım oluşumunu önlemede oldukça etkilidir. Bağlantı bakımı, jeneratör bakım programının düzenli bir parçası haline getirilmelidir.

Kıvılcım Sorununu Önlemek İçin Bakım İpuçları

Düzenli bakım programı, jeneratör kıvılcım çıkarma sorununu büyük ölçüde önler. Fırça kontrolü her 250 çalışma saatinde, kolektör temizliği ise her 500 çalışma saatinde yapılmalıdır. İzolasyon direnci testleri, yılda en az bir kez veya jeneratör uzun süre kullanılmayacaksa, devreye almadan önce gerçekleştirilmelidir.

Doğru yük yönetimi, kıvılcım oluşumunu önlemenin en etkili yoludur. Jeneratör, nominal kapasitesinin sürekli olarak %80’inin üzerinde çalıştırılmamalıdır. Yükün fazlar arasında dengeli dağıtılması da en az kapasite sınırına uymak kadar önemlidir; fazlar arası yük farkı %10’u geçmemelidir.

Çevresel koşulların kontrolü, uzun vadeli güvenilirlik için kritiktir. Jeneratörün bulunduğu ortamın nem oranı %60’ın altında tutulmalı, toz ve kimyasal buharlardan arındırılmış olmalıdır. Jeneratör kapalı bir alanda çalışıyorsa, havalandırma sistemi düzenli olarak kontrol edilmeli ve filtreler temizlenmelidir. Bu önlemler, hem yalıtım ömrünü uzatır hem de kıvılcım kaynaklı arızaları minimize eder.

Kıvılcım Sorununda Güvenlik Önlemleri ve Riskler

Elektrik çarpması riski

Kıvılcım, yalıtım hatasının bir göstergesi olabileceğinden, jeneratör gövdesi de elektrik yüklü olabilir. Gövdeye kaçak akım, dokunulduğunda ciddi elektrik çarpmasına neden olabilir. Bu nedenle, kıvılcım görülen jeneratöre dokunmadan önce enerjinin kesilmesi ve gövdenin topraklama kontrolünün yapılması zorunludur.

Yangın tehlikesi

Elektrik arkı, çevresindeki yanıcı maddeleri tutuşturabilecek yüksek sıcaklığa ulaşır. Özellikle toz birikintileri, yağ buharları veya yakıt sızıntısı olan ortamlarda kıvılcım, yangın başlatabilir. Kıvılcım görülen jeneratörün yakınında yangın söndürücü bulundurulmalı ve ortamda yanıcı madde birikimi önlenmelidir.

İş güvenliği kuralları

Jeneratör üzerinde çalışma yapacak personelin, yetkili ve eğitimli olması şarttır. Çalışma öncesinde enerji kesme prosedürü uygulanmalı, kilitlenebilir ana şalter kilidi takılmalı ve “Çalışılıyor” uyarı levhası asılmalıdır. Kişisel koruyucu ekipman olarak yalıtkan eldiven, koruyucu gözlük ve yalıtkan ayakkabı kullanılmalıdır. Tüm bu işlemler, üretici kılavuzuna uygun şekilde ve yetkin teknik personel tarafından gerçekleştirilmelidir.

Sıkça Sorulan Sorular

Jeneratörde kıvılcım görmek her zaman arıza mıdır?

Hayır, fırça ve kolektör yüzeyindeki küçük, seyrek ve mavi renkli kıvılcımlar normal komütasyonun bir parçası olabilir. Ancak kıvılcımlar yoğunlaşıyor, sürekli hale geliyor veya yük altında artıyorsa, bu bir arıza belirtisidir ve incelenmesi gerekir.

Karbon fırça aşınması ne sıklıkla kontrol edilmelidir?

Karbon fırça aşınması, her 250 çalışma saatinde bir görsel olarak kontrol edilmelidir. Fırça boyu orijinal uzunluğunun üçte birine indiğinde değiştirilmelidir. Ayrıca fırça tozunun aşırı biriktiği durumlarda kontrol sıklığı artırılmalıdır.

Rotor sargı arızası nasıl anlaşılır?

Rotor sargı arızası, genellikle kıvılcım, aşırı ısınma ve anormal titreşim ile kendini gösterir. Kesin teşhis için izolasyon direnci ölçümü ve sargı direnci testi yapılmalıdır. Fazlar arası direnç farkının %5’i aşması, rotor sargı arızasına işaret eder.

Jeneratörde kıvılcım sorunu yangına neden olabilir mi?

Evet, elektrik arkı yüksek sıcaklık üretir ve çevresindeki yanıcı maddeleri tutuşturabilir. Özellikle toz, yağ buharı veya yakıt sızıntısı olan ortamlarda yangın riski ciddi boyutlara ulaşır. Bu nedenle kıvılcım sorunu ciddiye alınmalı ve hızlıca giderilmelidir.

Kıvılcım sorununu kendim giderebilir miyim?

Basit fırça değişimi ve bağlantı sıkma işlemleri, deneyimli bir teknisyen tarafından yapılabilir. Ancak sargı arızası, yalıtım hatası ve kaçak akım gibi durumlar profesyonel müdahale gerektirir. Jeneratör üzerinde çalışmadan önce mutlaka enerji kesilmeli ve güvenlik prosedürleri uygulanmalıdır.

Jeneratör bakımı kıvılcım sorununu tamamen önler mi?

Düzenli bakım, kıvılcım sorununu büyük ölçüde azaltır ancak tamamen ortadan kaldırmaz. Fırça aşınması doğal bir süreçtir ve zamanla değişim gerektirir. Ancak düzenli bakım, ciddi arızaları erken aşamada yakalayarak maliyetli onarımların önüne geçer.

Jeneratörde kıvılcım görmek, çoğu zaman küçük bir bakım işlemiyle çözülebilecek bir uyarıdır. Ancak bu uyarıyı görmezden gelmek, sargı yanması, yangın veya elektrik çarpması gibi ciddi sonuçlara yol açabilir. Kıvılcımın yoğunluğunu ve oluştuğu bölgeyi doğru analiz ederek, sorunun kaynağını hızlıca tespit edebilir ve uygun önlemi alabilirsiniz. Jeneratörünüzün güvenli ve verimli çalışması için düzenli bakım programına sadık kalın, yükü dengeli dağıtın ve çevresel koşulları kontrol altında tutun. Unutmayın, küçük bir kıvılcım büyük bir arızanın habercisi olabilir; erken müdahale her zaman en ekonomik çözümdür.

Kaynaklar: Elektrik üreteci, Alternatör
