Jeneratör Titreşim Nedenleri ve Çözüm Yolları

Jeneratörünüz çalışırken normalin üzerinde bir titreme hissediyorsanız, bu durum göz ardı edilmemesi gereken önemli bir uyarı işaretidir. Titreşim, basit bir montaj gevşekliğinden ciddi bir iç aşınmaya kadar pek çok farklı sorunun habercisi olabilir. Bu rehber, jeneratör titreşim nedenleri hakkında kapsamlı bilgi vererek, sorunu doğru teşhis etmenize, güvenli müdahale yöntemlerini öğrenmenize ve maliyetli arızaların önüne geçmenize yardımcı olacaktır.

Yazı boyunca titreşimin mekanik, elektriksel ve çevresel kaynaklarını sınıflandıracak, teşhis için kullanılan cihazları tanıyacak ve adım adım çözüm prosedürlerini inceleyeceğiz. Ayrıca bakım ipuçları, maliyet karşılaştırmaları ve sık yapılan hatalar hakkında pratik bilgiler bulacaksınız. Amacımız, jeneratörünüzün ömrünü uzatmak ve performansını korumak için bilinçli kararlar vermenizi sağlamaktır.

Jeneratör Titreşiminin Temel Nedenleri

Jeneratör titreşimi tek bir kaynaktan gelmez; genellikle birden fazla faktörün bir araya gelmesiyle oluşur. Sorunu çözmek için öncelikle titreşimin hangi kategoriden kaynaklandığını belirlemek gerekir. Bu kategoriler mekanik, elektriksel ve çevresel etkenler olarak üç ana başlıkta toplanabilir.

Motor kaynaklı titreşimler

Dizel veya benzinli motorun iç bileşenlerindeki aşınma, titreşimin en yaygın mekanik kaynağıdır. Özellikle yatak aşınması, krank mili ve piston segmanlarındaki boşluklar, motorun dönme dengesini bozarak şiddetli sarsıntılara yol açar. Motorun silindirlerinde meydana gelen yanma düzensizlikleri veya enjektör arızaları da düzensiz bir tork üreterek titreşimi artırır.

Motorun supap mekanizmasındaki boşluklar ve zincir/gergi kayışı problemleri de yüksek frekanslı titreşimlere neden olabilir. Bu tür sorunlar genellikle motorun devir sayısıyla orantılı olarak artan bir motor titreşimi olarak kendini gösterir. Eğer titreşim yalnızca belirli bir devir aralığında yoğunlaşıyorsa, bu durum rezonans etkisinin de göstergesi olabilir.

Kaplin ve mil hizasızlığı

Motor şaftı ile jeneratör alternatörü arasındaki bağlantıyı sağlayan kaplin, titreşim aktarımının kritik noktasıdır. Kaplin lastiklerinin aşınması veya yıpranması, dönme hareketinin düzgün iletilmesini engeller. Ancak en sık karşılaşılan sorun, iki milin birbirine tam olarak hizalı olmamasıdır. Bu duruma kaplin hizası bozukluğu adı verilir.

Mil hizasızlığı; paralel, açısal veya her ikisinin kombinasyonu şeklinde olabilir. Hizasızlık, her dönüşte kaplin elemanlarına ve yataklara ekstra yük bindirir. Bu yük, özellikle 1500 veya 3000 devir/dakika gibi yüksek hızlarda çalışan jeneratörlerde belirgin bir titreşim ve uğultu olarak fark edilir. Hizasızlık aynı zamanda kaplin kauçuğunun hızla aşınmasına ve kopmasına neden olur.

Şase ve temel sorunları

Jeneratörün monte edildiği şase ve altındaki beton temel, tüm titreşimi emerek sönümlemekle görevlidir. Şase montajının zayıf yapılması, kaynak noktalarındaki çatlaklar veya gevşek cıvatalar titreşimin doğrudan zemine ve çevreye yayılmasına neden olur. Zamanla beton temelde oluşan çatlaklar, makinenin dengesini bozarak titreşim genliğini artırır.

Ayrıca jeneratörün yerleştirildiği zeminin yanlış hazırlanması, örneğin yumuşak veya düzgün olmayan bir yüzey, tüm sistemi olumsuz etkiler. Titreşim sönümleyici takozların yanlış seçilmesi veya hiç kullanılmaması da sorunu büyütür. Bu tür çevresel faktörler, makinenin kendi içindeki küçük bir dengesizliğin bile şiddetli bir şekilde hissedilmesine yol açabilir.

Titreşim Nasıl Teşhis Edilir?

Titreşim sorununu doğru teşhis etmek, gereksiz parça değişimini önler ve onarım süresini kısaltır. Teşhis süreci; gözle kontrol, dinleme ve modern ölçüm cihazlarının kullanımını içerir. Doğru bir teşhis için sistematik bir yaklaşım izlenmelidir.

Titreşim ölçüm cihazları

Profesyonel bir teşhis için en güvenilir yöntem, titreşim ölçüm cihazları kullanmaktır. Bu cihazların başında, titreşim ivmesini ölçen akselerometreler gelir. Akselerometreler, manyetik tabanları sayesinde motor gövdesi, yatak kapakları ve jeneratör gövdesi gibi kritik ölçüm noktalarına kolayca yerleştirilir. Ölçüm sonuçları milimetre/saniye (mm/s) veya g (yerçekimi ivmesi) cinsinden okunur.

Daha ileri seviye teşhis için ise lazer hizalama cihazları kullanılır. Bu cihazlar, motor ve alternatör millerinin birbirine göre açısal ve paralel hizasını mikron hassasiyetinde ölçer. Ölçüm sonuçları, hizasızlığın tipini ve miktarını net olarak gösterir. Titreşim analizi yazılımları ile frekans spektrumu çıkarılarak sorunun kaynağı belirlenir; örneğin, belirli bir frekanstaki pik, yatak hasarını veya rotor balanssızlığını işaret eder.

Gözle kontrol ve dinleme

Cihaz kullanmadan önce yapılacak basit gözlemler bile önemli ipuçları verir. Jeneratör çalışırken şase üzerindeki cıvataların gevşeyip gevşemediği, kaplin lastiklerinin çatlak veya aşınmış olup olmadığı görsel olarak kontrol edilmelidir. Ayrıca, makinenin altındaki beton temelde yeni çatlaklar oluşup oluşmadığı incelenmelidir.

Dinleme yöntemi de oldukça etkilidir. Normal çalışma sesinin dışında metalik bir vuruntu, düzensiz bir tıkırtı veya sürtünme sesi duyuluyorsa, bu durum yatak hasarına veya kaplin sorununa işaret edebilir. Stetoskop veya uzun bir tornavida yardımıyla farklı noktalar dinlenerek sesin kaynağı lokalize edilebilir. Bu yöntem, özellikle jeneratör gürültüsü ile birlikte seyreden titreşimlerde ilk teşhis için faydalıdır.

Titreşim analizi ile sorun tespiti

Titreşim analizi, ölçülen verilerin frekans bileşenlerine ayrıştırılması işlemidir. Bu analiz, hangi bileşenin arızalı olduğunu belirlemede altın standarttır. Örneğin, motorun dönüş frekansıyla (1x) eşleşen yüksek bir titreşim genliği, rotor balansı bozukluğuna işaret eder. 2x frekansındaki bir pik ise tipik olarak mil hizasızlığını gösterir.

Yatak hasarlarında ise titreşim, dönüş frekansının katları yerine çok daha yüksek frekanslarda ve geniş bir bantta görülür. Analiz sonucunda elde edilen spektrum, sorunun mekanik mi yoksa elektriksel mi olduğunu da ayırt eder. Örneğin, elektriksel bir arıza (kısa devre veya sargı sorunu) genellikle şebeke frekansının iki katı (100 Hz veya 120 Hz) gibi spesifik bir frekansta pik oluşturur. Bu sayede gereksiz parça değişiminin önüne geçilir ve doğru müdahale planlanır.

Titreşim Sorunlarını Giderme Yöntemleri

Titreşim sorununun kaynağı belirlendikten sonra uygulanacak çözüm yöntemleri, sorunun türüne göre değişiklik gösterir. Bu yöntemler, basit bir balans ayarından şase takviyesine kadar uzanır. Her işlem öncesinde jeneratörün enerjisi kesilmeli ve üretici kılavuzuna uygun hareket edilmelidir.

Balans ayarı

Rotor veya motorun dönen parçalarındaki kütle dengesizliği, her devirde merkezkaç kuvveti oluşturarak titreşime neden olur. Bu sorunu çözmek için balans ayarı yapılır. İşlem, özel balans makinelerinde veya jeneratör yerinde iken titreşim ölçüm cihazı eşliğinde gerçekleştirilir. Dengesizliğin olduğu noktaya ağırlık eklenir veya malzeme çıkarılarak kütle dağılımı eşitlenir.

Balans işlemi hassas bir prosedürdür ve uzmanlık gerektirir. Yanlış yapılan bir balans ayarı, mevcut titreşimi daha da kötüleştirebilir. Bu nedenle, işlemin deneyimli bir teknisyen tarafından ve uygun ekipmanlarla yapılması kritik önem taşır. İşlem sonrasında titreşim seviyesi tekrar ölçülerek ISO 10816 gibi standartlara uygunluğu doğrulanmalıdır.

Kaplin hizasının düzeltilmesi

Mil hizasızlığı tespit edildiğinde, motor ve alternatörün ayakları altına ince saclar (şim) yerleştirilerek hizalama düzeltilir. Bu işlem, kaplin hizası düzeltmesi olarak bilinir. Lazer hizalama cihazı ile yapılan ölçümler doğrultusunda, motorun ön ve arka ayaklarına farklı kalınlıklarda şimler eklenerek paralel ve açısal hizasızık giderilir.

Hizalama işlemi sırasında cıvataların sıkılma torku üretici spesifikasyonlarına uygun olmalıdır. Aksi takdirde, hizalama bozulabilir veya şase üzerinde gerilim oluşabilir. Hizalama tamamlandıktan sonra kaplin lastiklerinin durumu kontrol edilmeli ve aşınmışsa yenileriyle değiştirilmelidir. Bu işlem, titreşimin yanı sıra jeneratör arızası riskini de önemli ölçüde azaltır.

Şase takviyesi ve izolasyon

Şase ve temel kaynaklı sorunlarda, öncelikle gevşeyen tüm cıvatalar tork anahtarı ile sıkılmalıdır. Kaynak noktalarındaki çatlaklar tespit edilirse, profesyonel bir kaynakçı tarafından takviye kaynağı yapılmalıdır. Beton temeldeki çatlaklar ise epoksi enjeksiyon veya yeni bir temel dökülerek onarılabilir.

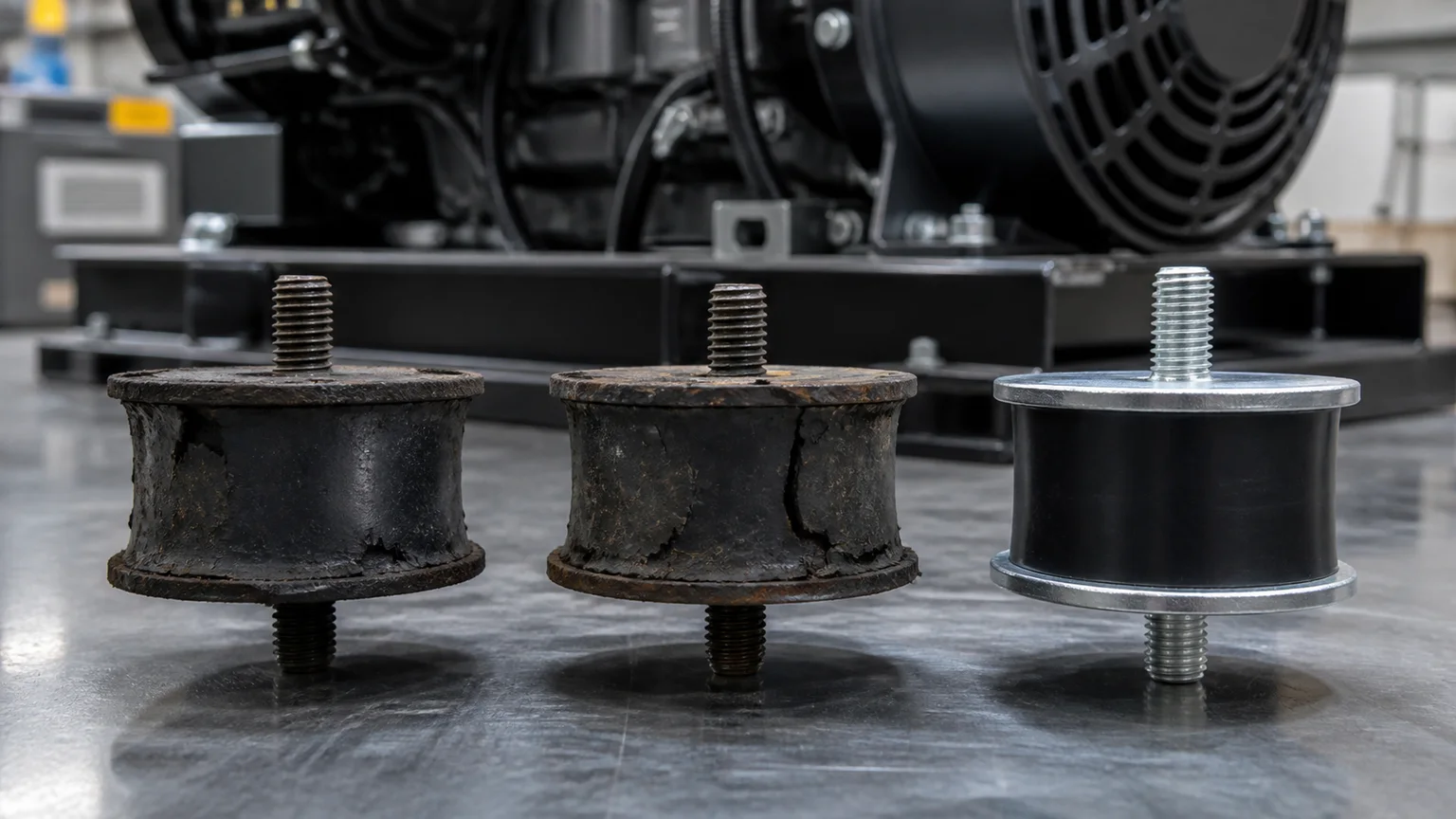

Makinenin zemine olan titreşim iletimini kesmek için titreşim sönümleyici takozlar kullanılabilir. Bu takozlar, kauçuk veya yaylı tip olabilir ve jeneratörün şasesi ile zemin arasına yerleştirilir. Doğru takoz seçimi, makinenin ağırlığına ve devir sayısına göre yapılmalıdır. Ayrıca, şaseye eklenen takviye plakaları ve köşebentler, genel yapısal sertliği artırarak rezonans riskini azaltır.

Titreşim Önleme ve Bakım İpuçları

Titreşim sorunlarıyla mücadelede en etkili yöntem, sorunları ortaya çıkmadan önlemektir. Düzenli bakım ve doğru kullanım alışkanlıkları, jeneratörün ömrünü uzatır ve beklenmedik arızaların maliyetini ortadan kaldırır. İşte uygulanabilir birkaç temel prensip.

Periyodik bakım programı

Jeneratörünüz için üreticinin önerdiği periyodik bakım takvimine harfiyen uymalısınız. Bu takvim genellikle her 250-500 çalışma saatinde bir yağ değişimi, filtre değişimi ve genel kontrolü içerir. Jeneratör bakımı sırasında tüm cıvataların sıkılma torku kontrol edilmeli, kaplin lastikleri ve yataklar aşınma açısından incelenmelidir.

Bakım sırasında titreşim ölçümü yapmak, olası bir sorunu erken aşamada yakalamak için akıllıca bir yatırımdır. Kayıt altına alınan titreşim değerleri, zaman içindeki değişimi göstererek trend analizi yapmanıza olanak tanır. Bu sayede, henüz arıza oluşmadan önce parça değişimi planlayabilirsiniz.

Doğru kurulum ve montaj

Jeneratörün kurulumu, titreşim sorunlarının önlenmesinde en kritik adımdır. Kurulum öncesinde zeminin düz, sağlam ve titreşime dayanıklı olduğundan emin olunmalıdır. Şase montajı sırasında tüm bağlantı noktalarında uygun rondela ve kilitli somun kullanılmalı, cıvatalar doğru tork değerleriyle sıkılmalıdır.

İlk montajda mil hizalamasının lazer cihazla yapılması, ileride oluşabilecek kaplin ve yatak sorunlarını büyük ölçüde engeller. Ayrıca, jeneratörün çalışma alanının havalandırması ve egzoz hattının bağlantısı da titreşim iletimini etkileyebilir. Egzoz hattına esnek bağlantı elemanları eklenmesi, motor titreşiminin binaya transferini azaltır.

Yük dengesi ve çalışma koşulları

Jeneratörün çalışma koşulları, titreşim seviyesini doğrudan etkiler. Özellikle üç fazlı jeneratörlerde, fazlar arasındaki yük dengesizliği manyetik alan bozukluklarına ve dolayısıyla titreşime neden olabilir. Bu nedenle, bağlanan yüklerin fazlara eşit dağıtılmasına özen gösterilmelidir. Ayrıca, jeneratörün sürekli olarak maksimum gücünün üzerinde zorlanması, tüm mekanik bileşenlerde aşınmayı hızlandırır.

Jeneratörün aşırı yük altında çalıştırılması, hem motorun hem de alternatörün performansını düşürür ve titreşimi artırır. Jeneratörünüzü, nominal gücünün %70-80’i aralığında çalıştırmak, jeneratör performansı için idealdir. Ayrıca, jeneratörü düzensiz ve kısa süreli çalıştırmak yerine, belirli bir yük altında düzenli olarak çalıştırmak da iç parçaların dengeli aşınmasını sağlar.

Titreşim Maliyetleri ve Karşılaştırmalar

Titreşim sorunlarının göz ardı edilmesi, küçük bir maliyetle çözülebilecek bir sorunu büyük bir yatırım gerektiren bir arızaya dönüştürebilir. Onarım maliyetleri, sorunun türüne ve kapsamına göre büyük farklılıklar gösterir. Bu nedenle, erken müdahale her zaman ekonomik açıdan en avantajlı seçenektir.

Tamir maliyetleri

Basit bir kaplin lastiği değişimi veya cıvata sıkma işlemi, 500-2.000 TL arasında bir maliyete denk gelebilir. Ancak yatak değişimi gibi daha kapsamlı bir onarım, parça ve işçilik dahil 5.000-15.000 TL arasında değişebilir. Motorun iç aksamında ciddi bir hasar (örneğin krank mili eğilmesi) varsa, bu maliyet 20.000 TL’nin üzerine çıkabilir. Bu fiyatlar, jeneratörün markasına, modeline ve gücüne göre önemli ölçüde değişiklik gösterir.

Yeni jeneratör alımı vs. onarım

Eski ve sık sık arıza yapan bir jeneratörde, onarım maliyeti makinenin güncel değerinin %50’sini aşıyorsa, yeni bir jeneratör almayı düşünmek mantıklı olabilir. Örneğin, 10 yıllık bir jeneratörde motorun komple revizyonu gerekiyorsa, bu maliyet yeni bir makinenin fiyatının önemli bir kısmına ulaşabilir. Yeni bir jeneratörün fiyatı, gücüne bağlı olarak 50.000 TL’den başlayıp 500.000 TL’nin üzerine çıkabilir.

Ancak onarım kararı verirken sadece ilk maliyeti değil, jeneratörün kalan ömrünü ve enerji verimliliğini de hesaba katmak gerekir. Yeni nesil jeneratörler genellikle daha düşük yakıt tüketimi ve daha iyi emisyon değerleri sunar. Bu durum, uzun vadede işletme maliyetlerinde tasarruf sağlayabilir.

Titreşim önleyici ekipman maliyetleri

Titreşim sorunlarını baştan önlemek için yapılacak yatırımlar, ileride oluşabilecek büyük arızaların maliyetine kıyasla oldukça düşüktür. Kaliteli bir titreşim sönümleyici takoz seti, jeneratörün gücüne bağlı olarak 1.000-5.000 TL arasında satın alınabilir. Lazer hizalama cihazı satın almak profesyonel bir servis için 30.000-100.000 TL arasında değişen bir yatırım gerektirir, ancak bu maliyet tek bir yatak değişiminden daha düşüktür.

Periyodik titreşim ölçüm hizmeti almak ise, tek seferlik bir ölçüm için 1.500-3.000 TL arasında değişir. Bu hizmetin düzenli olarak alınması, sorunları büyümeden yakalamanızı sağlar ve toplam sahip olma maliyetinizi düşürür. Unutulmamalıdır ki, bu ekipman ve hizmetlere yapılan harcama, potansiyel bir jeneratör arızası durumunda oluşacak üretim kaybı ve acil onarım maliyetlerinin çok altındadır.

Sık Yapılan Hatalar ve Kaçınılması Gerekenler

Titreşim sorunlarıyla mücadelede, yapılan yanlış müdahaleler bazen sorunun kendisinden daha büyük hasarlara yol açabilir. Bu nedenle, sık yapılan hataları bilmek ve bunlardan kaçınmak, jeneratörünüzün sağlığı için kritik öneme sahiptir. Aşağıda en yaygın hataları ve doğru yaklaşımı bulacaksınız.

Titreşimi görmezden gelmek

En büyük hata, hafif bir titreşimin “normal” olduğunu varsayıp sorunu görmezden gelmektir. Küçük bir dengesizlik, zamanla yataklarda, kaplinlerde ve motor yataklarında ciddi hasara yol açar. Titreşimin ihmal edilmesi, küçük bir onarım maliyetini, motorun komple revizyonunu gerektirecek büyük bir arızaya dönüştürebilir. Bu durum, jeneratörün devre dışı kalmasına ve işletmenizde ciddi kesintilere neden olabilir.

Titreşim seviyesindeki herhangi bir artış, mutlaka araştırılmalıdır. Jeneratörünüzün normal çalışma karakteristiğini bilmek ve bu değerlerdeki değişimleri takip etmek, erken teşhis için en etkili yöntemdir. Unutmayın ki, titreşim bir arızanın habercisidir; onu yok saymak, arızayı davet etmek anlamına gelir.

Yanlış teşhis ve müdahale

Titreşim sorununun kaynağını doğru belirlemeden yapılan müdahaleler, hem zaman hem de para kaybına neden olur. Örneğin, aslında mil hizasızlığından kaynaklanan bir titreşim için balans ayarı yapmak, sorunu çözmediği gibi mevcut durumu daha da kötüleştirebilir. Bu nedenle, teşhis aşamasında titreşim analizi gibi bilimsel yöntemler kullanılmalıdır.

Yetkisiz ve deneyimsiz servislerin yaptığı müdahaleler de büyük risk taşır. Yanlış sıkılan bir cıvata, hatalı takılan bir yatak veya yanlış yapılan bir kaynak, jeneratörün yapısal bütünlüğüne zarar verebilir. Profesyonel bir teşhis ve müdahale için, jeneratör markanızın yetkili servisini veya titreşim analizi konusunda uzmanlaşmış bir firmayı tercih etmelisiniz.

Uygun olmayan yedek parça kullanımı

Jeneratörünüzde kullanılan yedek parçaların orijinal ve üretici spesifikasyonlarına uygun olması hayati önem taşır. Özellikle kaplin lastikleri, yataklar ve titreşim sönümleyici takozlar gibi kritik bileşenlerde, orijinal olmayan veya muadil parçaların kullanılması ciddi sorunlara yol açabilir. Bu parçalar, doğru sertlik ve dayanıklılık değerlerine sahip olmadığı için hızla aşınır ve titreşimi artırır.

Orijinal olmayan parçaların boyutlarındaki küçük farklılıklar bile mil hizasını bozabilir ve jeneratör performansı üzerinde olumsuz etki yaratabilir. Ayrıca, bu parçaların garanti kapsamı dışında olması, ileride oluşabilecek hasarlarda maddi kayıplara neden olur. Her zaman orijinal yedek parça kullanarak, jeneratörünüzün güvenilirliğini ve ömrünü garanti altına almalısınız.

Sıkça Sorulan Sorular

Jeneratör neden titriyor?

Jeneratör titreşimi; motor içi aşınma, yatak hasarı, kaplin hizasızlığı, rotor balanssızlığı veya şase/temel sorunları gibi çeşitli mekanik ve elektriksel nedenlerden kaynaklanabilir. Titreşimin kaynağını doğru tespit etmek için profesyonel bir titreşim analizi yapılması gerekir. Sorunun türüne göre çözüm yöntemi değişir.

Jeneratör titreşimi tehlikeli midir?

Evet, yüksek seviyedeki sürekli titreşim, jeneratörün iç bileşenlerine ciddi zarar verebilir. Yatakların kırılmasına, kaplinlerin kopmasına, motor şaftının eğilmesine ve hatta şase çatlaklarına yol açabilir. Bu durum, ani bir jeneratör arızası ve yangın riski oluşturabilir. Bu nedenle titreşim asla ihmal edilmemelidir.

Jeneratör titreşimi nasıl ölçülür?

Titreşim, akselerometre adı verilen sensörler ve taşınabilir titreşim ölçüm cihazları kullanılarak ölçülür. Ölçüm noktaları genellikle motor ve jeneratörün yatak kapakları ile gövde yüzeyleridir. Ölçüm sonuçları mm/s cinsinden değerlendirilir ve ISO 10816 standardına göre makinenin durumu hakkında yorumlanır.

Jeneratör titreşimi nasıl azaltılır?

Titreşimi azaltmak için öncelikle kaynağın doğru teşhis edilmesi gerekir. Sorunun kaynağına göre rotor balansı yapılır, kaplin hizası düzeltilir, aşınmış yataklar değiştirilir veya şase takviye edilir. Ayrıca, titreşim sönümleyici takozlar kullanarak makinenin zemine ilettiği titreşim azaltılabilir.

Jeneratör titreşiminde hangi parçalar kontrol edilmeli?

Öncelikle motor ve alternatör arasındaki kaplin lastikleri, tüm şase cıvataları ve bağlantı elemanları kontrol edilmelidir. Ardından motor ve alternatör yatakları aşınma açısından incelenmelidir. Son olarak, motorun kendi iç parçaları (piston, segman, krank mili) ve alternatörün rotor dengesi kontrol edilmelidir.

Jeneratör titreşimi için ne zaman profesyonel yardım alınmalı?

Titreşim seviyesi belirgin şekilde arttıysa, anormal sesler duyuluyorsa veya titreşimle birlikte jeneratörün çıkış voltajında dalgalanmalar gözleniyorsa derhal profesyonel yardım alınmalıdır. Ayrıca, basit kontrol ve sıkma işlemleri sorunu çözmediyse, titreşim analizi yapabilecek uzman bir servise başvurmak en doğru yaklaşımdır.

Jeneratör titreşimi, doğru yönetildiğinde kontrol altına alınabilir ve ciddi hasarların önüne geçilebilir. Bu rehberdeki bilgileri kullanarak, sorunun kaynağını anlayabilir, güvenli adımlar atabilir ve jeneratörünüzün ömrünü uzatabilirsiniz. Unutmayın ki, düzenli bakım ve erken müdahale, her zaman en ekonomik ve güvenilir yoldur. Jeneratörünüzün sağlığı, işletmenizin sürekliliği için kritik bir unsurdur.
